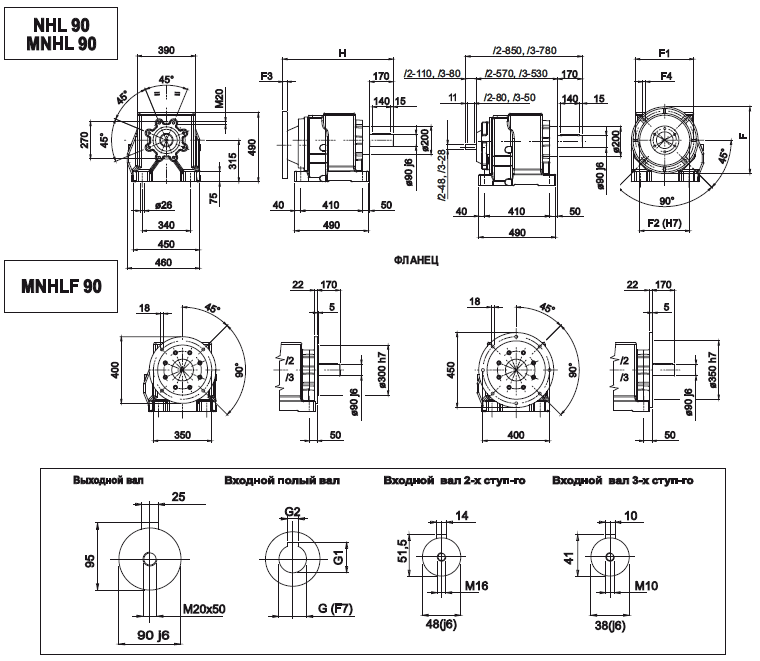

Габаритно-присоединительные размеры MNHL 90 |
| |
|
90/2-90/3 |
G |
G1 |
G2 |
F |
F1 |
F2 |
F3 |
F4 |
Н |
/2...132 B5/2F...132 В5 |
38 |
41,3 |
10 |
300 |
265 |
230 |
25 |
М12 |
728 |
/2...160 B5/2F...160B5 |
42 |
45,3 |
12 |
350 |
300 |
250 |
25 |
17 |
728 |
/2...180 B5/2F...180B5 |
48 |
51,8 |
14 |
350 |
300 |
250 |
25 |
17 |
728 |
/2...200 B5/2F...200 В5 |
55 |
59,3 |
16 |
400 |
350 |
300 |
25 |
18 |
728 |
/2...225 B5/2F...225 В5 |
60 |
64,4 |
18 |
450 |
400 |
350 |
25 |
18 |
775 |
/2...250 В5/2F...250 В5 |
65 |
69,4 |
18 |
550 |
500 |
450 |
25 |
19* |
775 |
/3(/3F)...100-112 В5 |
28 |
31,3 |
8 |
250 |
215 |
180 |
25 |
М12 |
730 |
/3...132 B5/3F...132 В5 |
38 |
41,3 |
10 |
300 |
265 |
230 |
25 |
М12 |
730 |
/3...160 B5/3F...160B5 |
42 |
45,3 |
12 |
350 |
300 |
250 |
25 |
17 |
730 |
/3 ...180 В5 /3F...180 В5 |
48 |
51,8 |
14 |
350 |
300 |
250 |
25 |
17 |
730 |
|
| |
