Одноступенчатые червячные мотор-редукторы STM (СТМ) серии WMI 30, WMI 40, WMI 50, WMI 63, WMI 75, WMI 90, WMI 110, WMI 130, WMI 150: характеристики, устройство, принцип работы, цена

Одноступенчатые червячные мотор-редукторы STM (СТМ) серии UMI 40, UMI 50, UMI 63, UMI 75, UMI 90, UMI 110

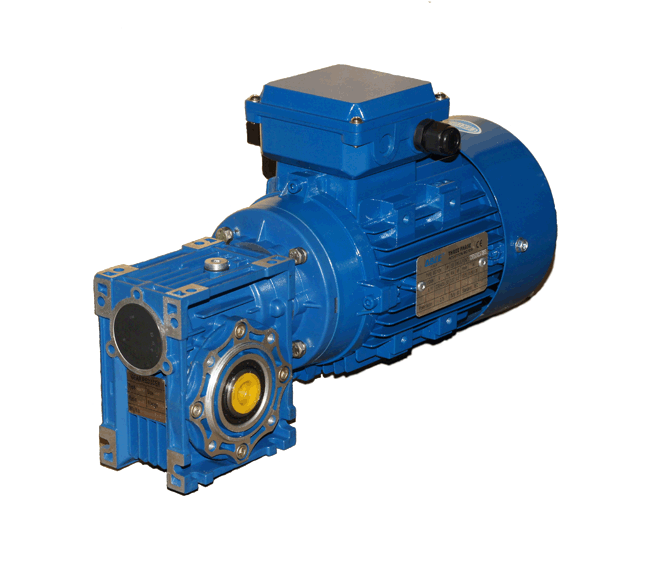

Червячные мотор-редукторы серии WMI S.T.M. изготавливаются в девяти типоразмерах. Комплектуются редукторы электродвигателями мощностью от 0,06 до 15 кВт. Базовая модель редуктора имеет полый вал со шпоночным пазом, комплектуются редукторы различными дополнительными опциями: (валы, фланцы, реактивные тяги и т.д.)

Передаточные отношения 7 - 100

Обороты тихоходного вала 7 - 563 об/мин

Крутящий момент 10 - 1500 Нм

Мощность электродвигателя 0,06 - 15 кВт

Серия имеет следующие типоразмеры:
WMI 30, WMI 40, WMI 50, WMI 63, WMI 75, WMI 90, WMI 110, WMI 130, WMI 150

Одноступенчатые червячные мотор-редукторы STM (СТМ) серии WMI

Система обозначения червячных мотор-редукторов серии WMI

WMI	75	– 20	– 70	– 1,5	– M1
1	2	3	4	5	6

1 – Cерия редуктора (WMI )

2 – Межосевое расстояние, мм (40, 50, 63, 75, 90, 110, 130, 150)

3 – Номинальное передаточное отношение редуктора

4 – Число оборотов выходного вала , об/мин

5 – Мощность электродвигателя , кВт

6 – Монтажное положение (M1, M2, M3, M4, M5, M6)

Типоразмер	M max, Нм	D - выходного вала, мм
WMI 30	30	14
WMI 40	60	18
WMI 50	105	25
WMI 63	200	25
WMI 75	300	28
WMI 90	590	35
WMI 110	890	42
WMI 130	1230	45
WMI 150	1500	50

Габаритные и присоединительные размеры

Реактивная штанга, выходной вал - размеры

Монтажные положения и количество масла, заливаемого в мотор-редукторы WMI

Вес червячных редукторов серии WMI, кг

Выходные обороты и мощность электродвигателей (кВт)

Габаритные и присоединительные размеры WMI

WMI	A	В	С	C1	D(H7)	E(h8)	F	G	H	H1	I	L1	M	N	O	P	Q	R
30	80	97	54	44	14	55	32	56	65	29	55	63	40	57	30	75	44	6.5
40	100	121.5	70	60	18(19)	60	43	71	75	36.5	70	78	50	71.5	40	87	55	6.5
50	120	144	80	70	25(24)	70	49	85	85	43.5	80	92	60	84	50	100	64	8.5
63	144	174	100	85	25(28)	80	67	103	95	53	95	112	72	102	63	110	80	8.5
75	172	205	120	90	28(35)	95	72	112	115	57	112.5	120	86	119	75	140	93	11
90	206	238	140	100	35(38}	110	74	130	130	67	129.5	140	103	135	90	160	102	13
110	252.5	295	170	115	42	130	-	144	165	74	160	155	127.5	167.5	110	200	125	14
130	292.5	335	200	120	45	180	-	155	215	81	180	170	147.5	187.5	130	250	140	16
150	340	400	240	145	50	180	-	185	215	96	210	200	170	230	150	250	180	18

WMI	S	T	V	PA	PB	PC	PE	PM	PN(H8)	PO	PP	PQ	b	t	a	a1	kg
30	21	5.5	27	54.5	6	4	M6x11(n=4)	68	50	6.5(n=4)	80	70	5	16.3	0°	45°	1.2
40	26	6.5	35	67	7	4	M6x8(n=4)	75	60	9(n=4)	110	95	6	20.8(21.8)	45°	45°	2.3
50	30	7	40	90	9	5	M8x10(n=4)	85	70	11(n=4)	125	110	8	28.3(27.3)	45°	45°	3.5
63	36	8	50	82	10	6	M8x14(n=8)	150	115	11(n=4)	180	142	8	28.3(31.3)	45°	45°	6.2
75	40	10	60	111	13	6	M8x14(n=8)	165	130	14(n=4)	200	170	8	31.3(38.3)	45°	45°	9
90	45	11	70	111	13	6	M10x18(n=8)	175	152	14(n=4)	210	200	10	38.3(41.3)	45°	45°	13
110	50	14	85	131	15	6	M10x18(n=8)	230	170	14(n=8)	280	260	12	45.3	45°	45°	35
130	60	15	100	140	15	6	M12x21(n=8)	255	180	16(n=8)	320	290	14	48.8	45°	22.5°	48
150	72,5	18	120	155	15	6	M12x21(n=8)	255	180	16(n=8)	320	290	14	53.8	45°	22.5°	84

Назад

Реактивная штанга, выходной вал

Размеры выходного вала

WMI	030	040	050	063	075	090	110	130	150
d	14 h6	18 h6	25 h6	25 h6	28 h6	35 h6	42 h6	45 h6	50 h6
B	30	40	50	50	60	80	80	80	82
B1	32,5	43	53,5	53,5	63,5	84,5	84,5	85	87
G1	63	78	92	112	120	140	155	170	200
L	102	128	153	173	192	234	249	265	297
L1	128	164	199	219	247	309	324	340	374
f	M6	M6	M10	M10	M10	M12	M16	M16	M16
b1	5	6	8	8	8	10	12	14	14
t1	16	20,5	28	28	31	38	45	48,5	53,5

Назад

Рычаг крутящего момента

WMI	030	040	050	063	075	090	110	130	150
K1	85	100	100	150	200	200	250	250	250
G	14	14	14	14	25	25	30	30	30
KG	24	31,5	38,5	49	47,5	57,5	62	69	84
KH	8	10	10	10	20	20	25	25	25
R	15	18	18	18	30	30	35	35	35

Назад

Монтажные положения и количество масла, заливаемого в мотор-редукторы WMI

Монтажные положения и количество масла, заливаемого в мотор-редукторы UMI

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Назад

Вес червячных редукторов серии WMI, кг

WMI 30	1,2
WMI 40	2,3
WMI 50	3,5
WMI 63	6,2
WMI 75	9
WMI 90	13
WMI 110	35
WMI 130	48
WMI 150	84
