Соосно-цилиндрические мотор-редукторы Yilmaz серии MR: характеристики, устройство, принцип работы, цена

Цилиндрические соосные мотор-редукторы Yilmaz (Турция) выпускаются в тринадцати типоразмерах. Редукторы комплектуются асинхронными электродвигателями и способны развивать момент 82-18000 Нм. Мотор-редукторы представляют собой единый моноблок редуктора и электродвигателя, что гарантирует повышенную прочность и отсутствие нежелательного шума во время работы. В качестве элементов крепления при монтаже редуктора являются лапы или опорный фланец. Корпус редукторы изготовлен из чугуна марки GG22, а внутренние элементы (валы и шестерни) из стали 21NiCrMo2 (60-62 HRC). Редукторы Yilmaz M обладают высоким КПД (выше 90%), что позволяет работать им в круглосуточном режиме, сохраняя рабочие характеристики. Цилиндрические соосные мотор-редукторы Yilmaz (Турция) выпускаются в тринадцати типоразмерах. Редукторы комплектуются асинхронными электродвигателями и способны развивать момент 82-18000 Нм. Мотор-редукторы представляют собой единый моноблок редуктора и электродвигателя, что гарантирует повышенную прочность и отсутствие нежелательного шума во время работы. В качестве элементов крепления при монтаже редуктора являются лапы или опорный фланец. Корпус редукторы изготовлен из чугуна марки GG22, а внутренние элементы (валы и шестерни) из стали 21NiCrMo2 (60-62 HRC). Редукторы Yilmaz M обладают высоким КПД (выше 90%), что позволяет работать им в круглосуточном режиме, сохраняя рабочие характеристики. Для получения высоких передаточных чисел применяются многоступенчатые комбинации из нескольких цилиндрических редукторов.

Передаточные отношения 3-23460

Обороты тихоходного вала 3 - 2300 об/мин

Крутящий момент 80-18000 Нм

Серия имеет следующие типоразмеры:

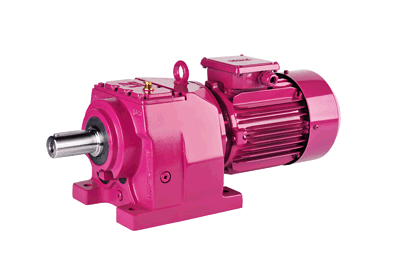

Исполнение лапы:

MR002, MR003, MR102, MR103, MR172, MR173, MR202, MR203, MR272, MR273, MR282, MR283, MR372, MR373, MR472, MR473, MR502, MR573, MR672, MR673, MR772, MR773, MR872, MR873, MR972, MR973

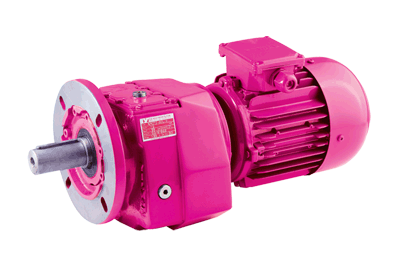

Исполнение фланец:

MRF002, MRF003, MRF102, MRF103, MRF172, MRF173, MRF202, MRF203, MRF272, MRF273, MRF282, MRF283, MRF372, MRF373, MRF472, MRF473, MRF572, MRF573, MRF672, MRF673, MRF772, MRF773, MRF872, MRF873, MRF972, MRF973


Исполнение лапы MR	Исполнение фланец MRF

Производитель - Yilmaz reduktor, Istanbul
Материал корпуса - Серый чугун GG22
Материал шестерней - Сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - На лапах или на фланце
Выходной вал - Цельный со шпонкой

Наименование	Максимальный крутящий момент на выходном валу (Нм)	Передаточное отношение (i)	Обороты на выходном валу (об/мин)	Номинальная мощность двигателя (кВт)
MR002	От 53 до 78	От 3.62 до 11.14	От 126 до 387	От 0.12 до 1.5
MR003	От 80 до 82	От 13.61 до 45.18	От 31 до 103	От 0.12 до 1.5
MR102	От 70 до 115	От 3.94 до 15.95	От 88 до 355	От 0.12 до 1.5
MR103	От 110 до 140	От 17.33 до 50.51	От 28 до 81	От 0.18 до 1.1
MR172	От 110 до 200	От 3.38 до 20.92	От 67 до 414	От 0.18 до 4.0
MR173	До 200	От 26.10 до 99.21	От 14 до 54	От 0.18 до 4.0
MR202	От 125 до 280	От 3.50 до 23.01	От 61 до 400	От 0.18 до 4.0
MR203	От 270 до 280	От 23.33 до 68.03	От 21 до 60	От 0.18 до 4.0
MR272	От 195 до 450	От 3.16 до 25.89	От 54 до 443	От 0.18 до 4.0
MR273	От 435 до 450	От 19.00 до 138.55	От 10 до 74	От 0.12 до 4.0
MR282	От 220 до 560	От 3.15 до 30.37	От 46 до 444	От 0.25 до 7.5
MR283	От 270 до 600	От 18.33 до 137.91	От 10 до 76	От 0.18 до 7.5
MR372	От 385 до 805	От 3.28 до 23.33	От 60 до 427	От 0.18 до 7.5
MR373	От 650 до 820	От 18.68 до 157.76	От 8.9 до 75	От 0.18 до 7.5
MR472	От 590 до 1455	От 3.27 до 22.15	От 63 до 429	От 0.37 до 22
MR473	До 1550	От 18.04 до 219.00	От 6.4 до 78	От 0.37 до 22
MR502	От 800 до 2150	От 3.71 до 17.80	От 79 до 377	От 0.37 до 15.0
MR503	От 2400 до 2700	От 16.73 до 96.99	От 14 до 84	От 1.5 до 30.0
MR602	От 1250 до 3500	От 3.92 до 22.51	От 62 до 357	От 0.37 до 45.0
MR603	От 3400 до 4000	От 12.59 до 91.84	От 15 до 111	От 2.2 до 45.0
MR702	От 2700 до 7200	От 3.36 до 22.24	От 63 до 417	От 2.2 до 55.0
MR703	От 6000 до 7200	От 3.31 до 14.76	От 16 до 98	От 4.0 до 55.0
MR872	От 8700 до 11500	От 4.32 до 10.09	От 139 до 324	От 18.5 до 75.0
MR873	От 12700 до 13000	От 11.59 до 110.17	От 13 до 121	От 2.2 до 55.0
MR972	От 9950 до 18000	От 7.11 до 16.23	От 86 до 197	От 18.5 до 160
MR973	До 18000	От 18.15 до 186.95	От 7.5 до 77	От 7.5 до 132.0

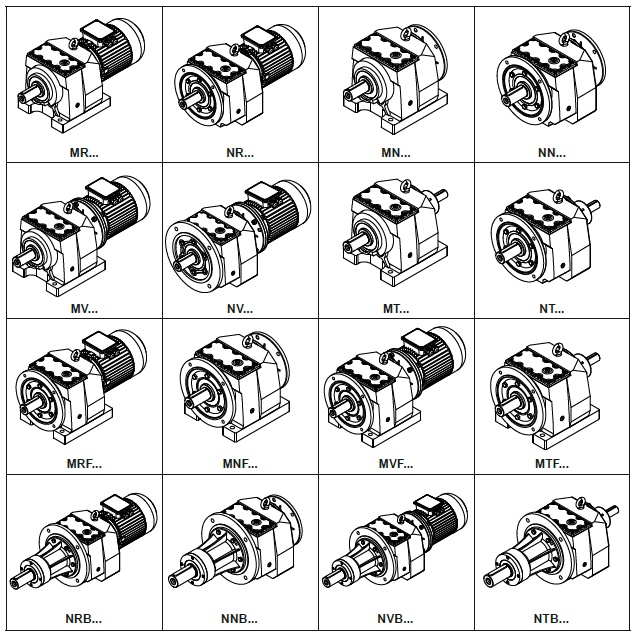

Мотор-редукторы Yilmaz следующие варианты исполнения:

R - с двигателем
N - B14 фланец без двигателя
V - B14 фланец с двигателем
T - цельный входной вал

Пример условного обозначения для заказа:

M R 4 7 3 - 90S/4 - L05

M - тип редуктора
R – комплектация (R - с двигателем, N - B14 фланец без двигателя, V - B14 фланец с двигателем, T - цельный входной вал)
4 - размер корпуса
7 - ревизионный номер
3 – ступени (2, 3, 4, 5,6 ступеней)
90 - габаритный размер двигателя
S - длина корпуса
4 - число полюсов
L05 – тормоз (L-220V под двигатель с вентилятором, P-24V под двигатель с вентилятором, S-220V под двигатель без вентилятором, Z-24V под двигатель без вентилятором)

Типоразмер	M max, Нм	D - выходного вала, мм
MR002, MR003	83	20
MR102, MR103	145	25
MR172, MR173	210	25
MR202, MR203	290	30
MR272, MR273	460	35
MR282, MR283	610	35
MR372, MR373	830	40
MR472, MR473	1600	50
MR572, MR573	3100	60
MR672, MR673	4350	70
MR772, MR773	8100	90
MR872, MR873	13100	110
MR972, MR973	18000	120
