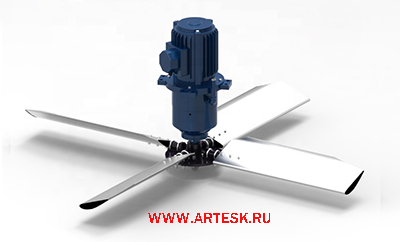

Редукторы используются только в вентиляторных градирнях, причем в основном большинстве случаев, стараются осуществить привод напрямую от электродвигателя, без использования редуктора, но это возможно не всегда. Привод напрямую от двигателя возможен только для вентилятора небольшого размера, в то время как, для градирен ТЭЦ требуется внушительная мощность. Выход заключается в использовании понижающего редуктора, но с минимальными потерями. Таким требованиям удовлетворяют цилиндрические и конические редукторы. Их КПД достигает 97-98%.
От редукторов для градирен требуется очень высокая надежность, так как они работают в круглосуточном режиме. Сразу исключаются червяные и волновые модели. Можно использовать только цилиндрические и планетарные редукторы. Они могут быть дополнены конической парой, что необходимо для размещения двигателя вне градирни. Аэродинамический шум мощных вентиляторов весьма высок, поэтому к редуктору не прилагается жестких требований по шуму.
Типы вентиляторов и редукторов для градирен
В градирнях используется два типа вентиляторов — нижние и верхние. Нижние вентиляторы устанавливаются по внешнему контуру окружности наружной трубы и работают на всасывание. Одновременно используется 10-20 и более вентиляторов. Поскольку у них диаметр небольшой, то привод возможен напрямую от электродвигателя без редуктора. В то же время, редукторы совершенно необходимы при верхних вентиляторах градирен.
Верхнее расположение вентилятора позволяет достичь большего КПД при намного меньшей стоимости установки. Вместо множества отдельных электродвигателей, подшипников, вентиляторов, используется один мощный. Диаметр верхнего вентилятора градирни может достигать 5-7, 10 и более м. Мощность электродвигателя — десятки кВт, понижающее число редуктора — 10 и более.`
Монтаж редукторов для градирен
Внутри градирни повышенный уровень влажности, поэтому оптимальна схема привода с расположением двигателя, снаружи трубы. Редуктор должен иметь коническую пару. Ввиду большой длины вал двигателя делается композитным или стальным пустотелым. Так как передаточное число нужно небольшое, перспективно применение конических редукторов для градирен. Просто конические редукторы в промышленности используются редко, как раз из-за малого передаточного отношения. Можно применять более распространенные коническо-цилиндрические редукторы, где после конической пары ставится дополнительная цилиндрическая понижающая ступень.
Если же для градирни решено использовать внутреннее расположение электродвигателя, то подходят только специальные редукторы, имеющие соответствующее климатическое исполнение, рассчитанные на работу в условиях очень высокой влажности. Учитывается, что верхний вытяжной вентилятор (в отличие от нижних) работает уже во влажном воздухе. Корпус такого редуктора герметизируется и обрабатывается антикоррозийными составами. Кинематическая схема редуктора — цилиндрическая и планетарная с небольшим передаточным числом. |
