Одноступенчатые червячные мотор-редукторы STM (СТМ) серии RMI 28, RMI40, RMI 50, RMI 63, RMI 70, RMI 85, RMI 110, RMI 130, RMI 150, RMI 180: характеристики, устройство, принцип работы, цена

Одноступенчатые червячные мотор-редукторы STM (СТМ) серии RMI 28, RMI40, RMI 50, RMI 63, RMI 70, RMI 85, RMI 110, RMI 150, RMI 180

Червячные мотор-редукторы Итальянского производства серии RMI предназначены для понижения оборотов электродвигателя в диапазоне мощностей 0,06 – 37 кВт. Редукторы изготовлены из высококачественных материалов, что гарантирует надежность и долговечность изделия. Мотор-редукторы RMI имеют практичный корпус со съемными лапами и фланцем, что позволяет устанавливать их в любом удобном для работы положении. Корпуса RMI 28, RMI40, RMI 50, RMI 63, RMI 70 отливаются из алюминия SGALSi91 UNI 7369/3, а типоразмеры RMI 85, RMI 110, RMI 150, RMI 180 из чугуна с последующей механической обработкой. В производстве редукторов RMI применяются самые последние разработки итальянских инженеров, результатом которых стало улучшение характеристик КПД и понижение рабочего шума. В составе с редукторами RMI могут применяться электродвигатели с тормозом и двигатели во взрывозащищенном исполнении, вариаторы, ограничители крутящего момента и т.д.

Передаточные отношения 5 - 100

Обороты тихоходного вала 7 - 560 об/мин

Крутящий момент 10 - 2900 Нм

Мощность электродвигателя 0,06 - 37 кВт

Серия имеет следующие типоразмеры:
RMI 28, RMI40, RMI 50, RMI 63, RMI 70, RMI 85, RMI 110, RMI 150, RMI 180

Одноступенчатые червячные мотор-редукторы STM (СТМ) серии RMI

Система обозначения червячных мотор-редукторов серии RMI

RMI	40	– 20	– 70	– 0,37	– S
1	2	3	4	5	6

1 – Cерия редуктора (RMI )

2 – Межосевое расстояние, мм (28, 40, 50, 63, 70, 85, 110, 130, 150, 180)

3 – Номинальное передаточное отношение редуктора

4 – Число оборотов выходного вала , об/мин

5 – Мощность электродвигателя , кВт

6 – Монтажное положение (S, I, D, FL, P, PP)

Типоразмер	M max, Нм	D - выходного вала, мм
RMI 28	30	14
RMI 40	62	19 (18)
RMI 50	105	24 (25)
RMI 63	200	25
RMI 70	310	28
RMI 85	590	32 (35)
RMI 110	890	42
RMI 130	1229	48
RMI 150	1836	55
RMI 180	3000	65

Габаритные и присоединительные размеры

Реактивная штанга, выходной вал - размеры

Монтажные положения и количество масла, заливаемого в мотор-редукторы RMI

Вес червячных редукторов серии RMI, кг

Выходные обороты и мощность электродвигателей (кВт)

Паспорт

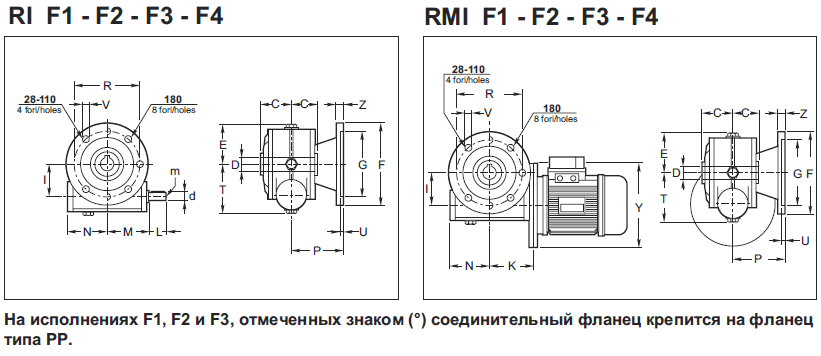

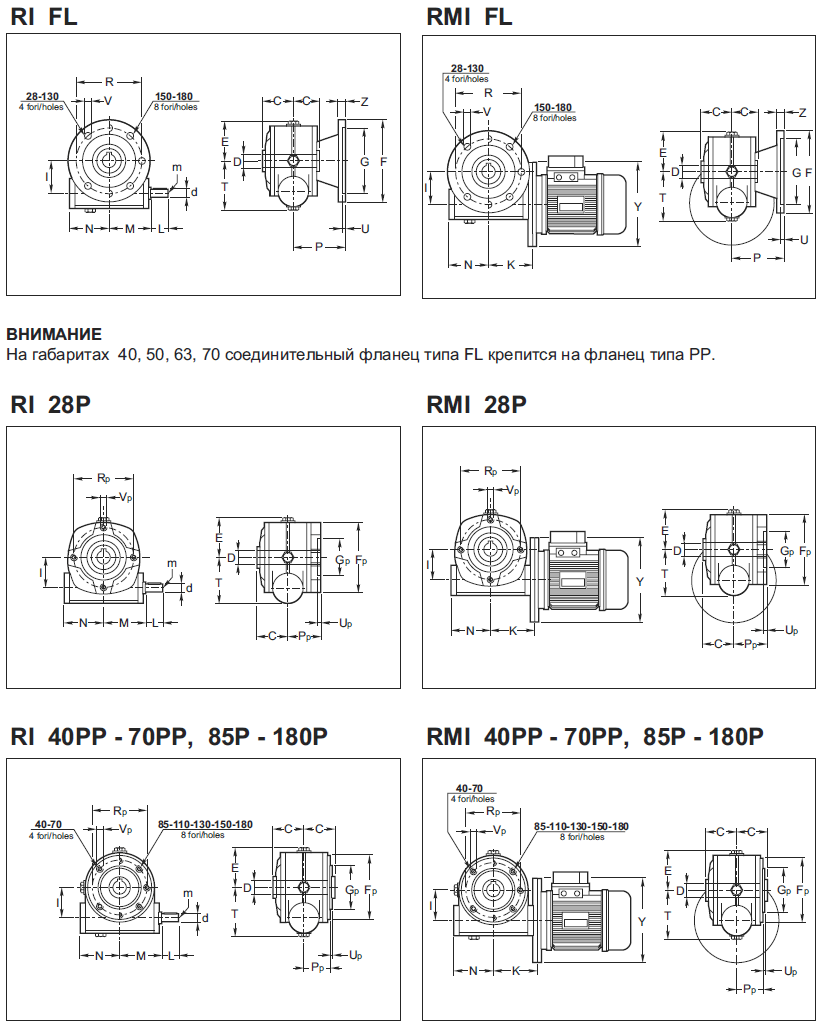

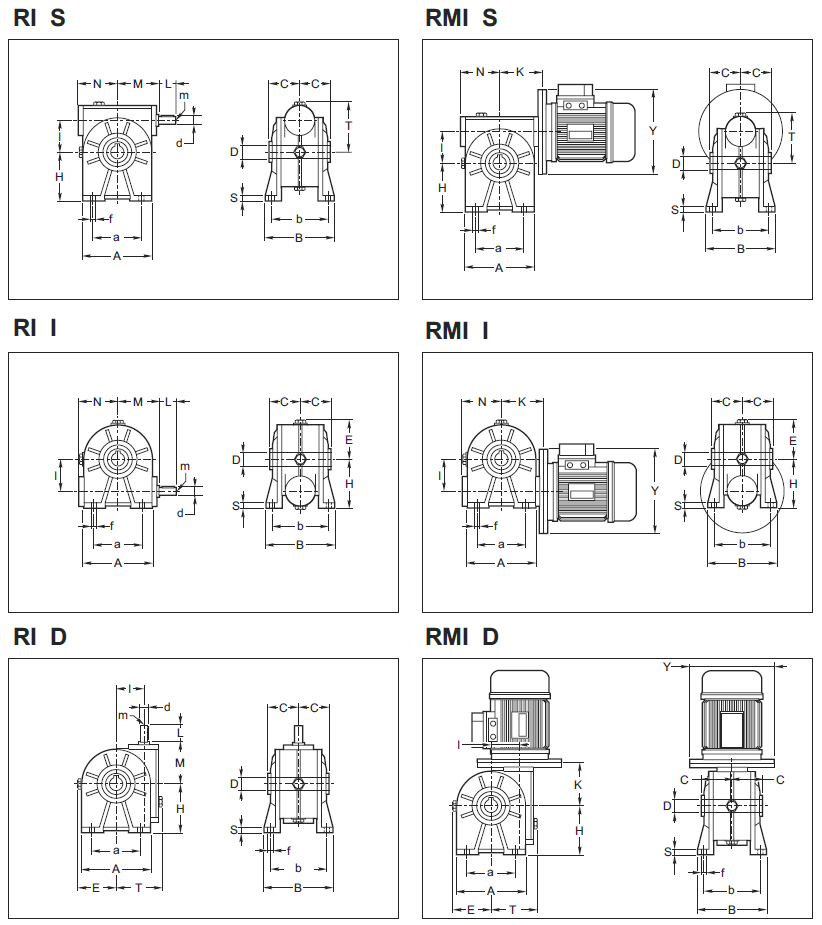

Габаритные и присоединительные размеры RMI

RI RMI	A	a	B	b	C	D H7	d j6	E	f	H	I	L	M	m	N	S	T
28	67	52	78	66	30	14	9	40	5,5	52	28	20	47	M4	44,5 (46)	6	49
40	100	70	102	84	41	19 (18)	11	59	7	71	40	22	64	M5	61,5	8	66
50	120	85	119	99	49	24 (25)	14	69	9	85	50	30	74	M6	72,5	10	80
63	140	95	136	111	60	25	18	81	11	100	63	45	96	M6	84	11	99
70	158	120	140	116	60	28	19	87	11	115	70	40	97	M8	92	13	108
85	193	140	168	140	61	32 (35)	24	105	13	135	85	50	115	M8	111	15	135
110	250	200	200	162	77,5	42	28	135	14	172	110	60	146	M8	142	17	170
130	286	235	230	190	90	48	38	154	15	200	130	80	166	M10	161,5	19	195
150	336	260	250	210	105	55	42	178	19	230	150	100	195	M12	189	20	224
180	400	310	320	260	120	65	48	210	22	265	180	110	235	M14	232	22	265

RMI	28		40		50		63		70		85		110		130		150		180
RMI	Y	K	Y	K	Y	K	Y	K	Y	K	Y	K	Y	K	Y	K	Y	K	Y	K
B5	120	49	120	63,5	140	77	160	95	160	100	160	118	200	145	250	163	250	190	-	-
	-	-	140	63,5	160	77	200	95	200	100	200	118	250	145	300	163	300	190	300	234
	-	-	160	71	200	81	-	-	-	-	250	120	300	145,5	-	-	350	197	350	234
B14	80	49	80	63,5	90	77	105	95	105	100	120	118	160	145	-	-	-	-	-	-
	90	51	90	63,5	105	77	120	95	120	100	140	118	-	-	-	-	-	-	-	-
	-	-	105	71	120	81	140	95	140	100	160	120	-	-	-	-	-	--	-	-
	-	-	-	-	-	-	-	-	160	100	-	-	-	-	-	-	-	-	-	-

RI RMI	C	D H7	d j6	E	I	L	M	m	N	T
28	30	14	9	40	28	20	47	M4	44,5 (46)	49
40	41	19 (18)	11	59	40	22	64	M5	61,5	66
50	49	24 (25)	14	69	50	30	74	M6	72,5	80
63	60	25	18	81	63	45	96	M6	84	99
70	60	28	19	87	70	40	97	M8	92	108
85	61	32 (35)	24	105	85	50	115	M8	111	135
110	77,5	42	28	135	110	60	146	M8	142	170
130	90	48	38	154	130	80	166	M10	161,5	195
150	105	55	42	178	150	100	195	M12	189	224
180	120	65	48	210	180	110	235	M14	232	265

RI RMI	F	G H8	P	R	U	V	Z	Fp	Gp h8	Pp	Rp	Up	Vp
28	70	40	49	56	5	6	5	67	42 (H8)	36	56	7	M6
40	140°	95	82	115	5	8,5	9	95	60	38	83	2	M6
50	160°	110	91,5	130	5	10	10	105	70	49	85	2,5	M8
63	180°	115	116	150	5	11	11	105	70	57,5	85	3,5	M8
70	200°	130	111	165	5	13	11	120	80	57	100	5	M8
85	200	130	100	165	5	13	12	144	110	56,5	130	3,5	M10
110	250	180	150	215	5	15	16	200	130	74	165	3	M12
130	300	230	150	265	5	15	18	242	180	87	215	5	M12
150	350	250	160	300	6	19	18	250	180	102	215	5	M14
180	400	300	180	350	6,5	22	22	300	230	117	265	5	M16

RI RMI		F	G H8	P	R	U	V	Z	C	D H7	d j6	E	I	L	M	m	N	T
28	F1 F2	80 95	50 70	53 72	62 85	4 4	6 6.5	7 8	30	14	9	40	28	20	47	M4	44.5(46)*	49
40	F1 F2	106 120	60 80	69 62	87 100	5 5	8.5 9	9 9	41	19 (18)	11	59	40	22	64	M5	61.5	66
50	F1 F2 F3 F4	125 125 140 125	70 70 95 70	93 73 75 85	90 100 115 90	5 4 4 5	10.5 9 9 10.5	10 9 9 11	49	24 (25)	14	69	50	30	74	M6	72.5	80
63	F1° F2° F3°	175 200 160	115 130 110	86 102 82	150 165 130	5 5 5	11 13 10	11 11 11	60	25	18	81	63	45	96	M6	81	99
70	F1° F2° F3°	175 175 160	115 115 110	116 85 101	150 150 130	5 5 6	11 11 11	10 10 11	60	28	19	87	70	40	97	M8	92	108
85	F1 F2 F3	200 210 160	130 152 110	141 120 91	165 176 130	6 5 5	13 13 11.5	12 14 10	61	32 (35)	24	105	85	50	115	M8	111	135
110	F1 F2 F3	200 270 270	130 170 170	115 132 178	165 230 230	5 10 10	13 13.5 13.5	12 18 18	77.5	42	28	135	110	60	146	M8	142	170
180	F2	400	300	150	350	6.5	22	22	120	65	48	210	180	110	235	M14	232	265

Назад

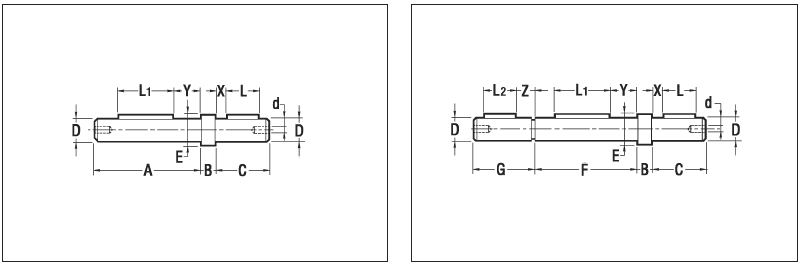

Реактивная штанга, выходной вал

выходной вал

RI-RMI	28	40	50	63	70	85	110	130	150	180
CRI-CRMI	28/28	28/40 40/40	28/50 40/50	28/63 40/63	28/70 40/70 50/70 63/70	40/85 50/85 63/85 70/85	50/110 63/110 70/110 85/110	63/130 70/130 85/130	85/150 110/150	85/180 110/180 130/180
CR-CB	-	40	50	-	70	85	110	-	-	-
A	58	80	95	109	117	119	153	177	207	239
B	1,5	10	10	10	10	10	10	20	20	20
C	29,5	40	45	60	60	71	100	110	110	130
Dg6	14	19	24	25	28	32	42	48	55	65
d	M6	M8	M8	M8	M8	M10	M10	M10	M12	M14
E	17	22	28	34	34	38	50	58	63	78
F	60	82	98	120	120	122	155	180	210	240
G	31	50	55	70	70	81	110	130	130	150
L	20	25	30	40	40	50	80	90	90	100
L1	20	40	50	60	60	70	80	90	100	120
L2	20	25	30	40	40	50	80	90	90	100
X	4,5	8	7,5	10	10	10	10	10	10	15
Y	20	21	24	30	30	26	37	45	55	60
Z	6	18	18	20	20	20	20	30	30	35

Назад

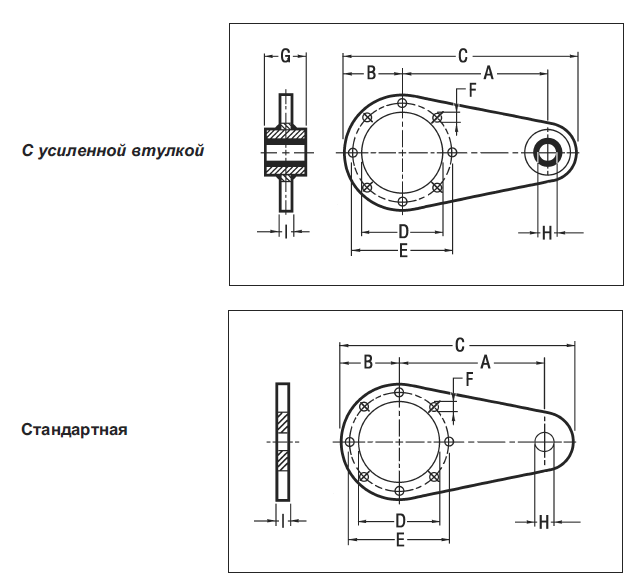

Реактивная штанга

RI-RMI	28	40	50	63	70	85	110	130	150	180
CRI-CRMI	28/28	28/40 40/40	28/50 40/50	28/63 40/63	28/70 40/70 50/70 63/70	40/85 50/85 63/85 70/85	50/110 63/110 70/110 85/110	63/130 70/130 85/130	85/150 110/150	85/180 110/180 130/180
CR-CB	-	40	50	-	70	85	110	-	-	-
A	70	90	100	150	150	200	250	300	350	400
B	34,5	50	60	53	60	75	100	120	125	150
C	119,5	165	185	230	240	313	388	465	525	610
D	42,15	60	70	70	80	110	130	180	180	230
E	56	83	85	85	100	130	165	215	215	265
F	6,5	7	9	9	9	11	13	13	15	17
G	-	15	15	20	20	25	25	30	30	35
H	9	10	10	10	10	20	20	25	25	35
I	4	4	4	6	6	6	6	6	6	10

Назад

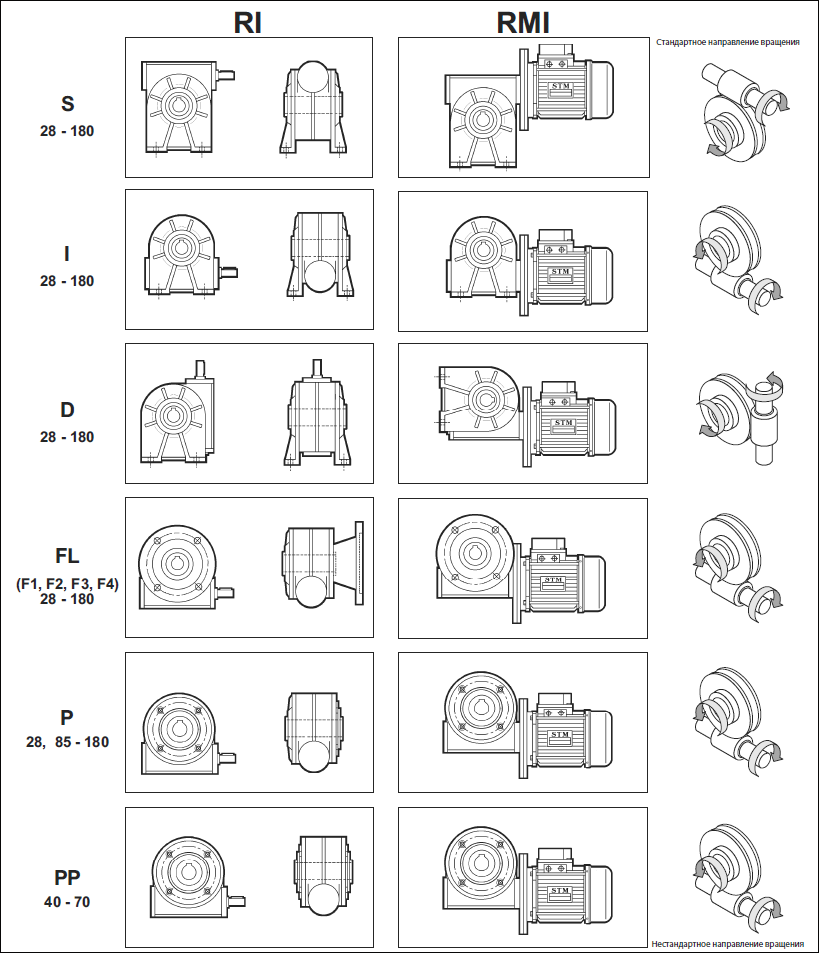

Монтажные положения и количество масла, заливаемого в мотор-редукторы RMI

Монтажные положения и количество масла, заливаемого в мотор-редукторы RMI

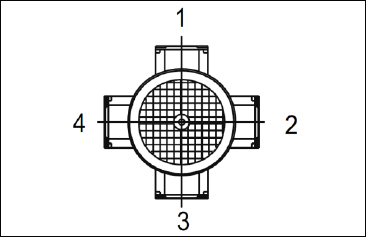

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Назад

Выходные обороты и мощность электродвигателей (кВт)

Редуктор RMI 28

ir	n1=2800, об/мин				n1=1400, об/мин				n1=900, об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	11	0.56	83	200	15	0.39	81	129	18	0.31	79
10	280	13	0.47	81	140	17	0.32	79	90	20	0.24	77
15	187	14	0.35	78	93	18	0.23	75	60	20	0.17	73
20	140	12	0.23	75	70	15	0.15	72	45	18	0.12	69
28	100	15	0.23	69	50	19	0.16	64	32	21	0.12	61
40	70	13	0.15	64	35	16	0.10	59	23	18	0.08	56
49	57	12	0.12	61	29	15	0.08	56	18	17	0.06	52
56	50	12	0.11	59	25	15	0.07	54	16	17	0.06	52
70	40	11	0.08	55	20	13	0.06	49	13	15	0.04	46
80	35	10	0.07	50	18	12	0.05	45	11	13	0.04	41
100	28	9	0.06	47	14	10	0.04	41	9	10	0.02	38

Редуктор RMI 40

ir	n1=2800, об/мин				n1=1400, об/мин				n1=900, об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	27	1.3	84	200	37	0.93	83	129	44	0.73	81
10	280	31	1.1	83	140	42	0.76	81	90	49	0.58	79
15	187	32	0.78	80	93	42	0.53	77	60	49	0.41	75
20	140	29	0.56	76	70	37	0.37	73	45	43	0.29	70
28	100	34	0.50	71	50	43	0.34	67	32	50	0.26	64
40	70	32	0.36	65	35	40	0.24	60	23	45	0.19	56
49	57	30	0.29	62	29	38	0.20	57	18	43	0.16	53
56	50	28	0.24	60	25	36	0.17	54	16	40	0.13	51
70	40	23	0.18	53	20	28	0.12	47	13	32	0.10	44
80	35	21	0.15	50	18	26	0.11	44	11	29	0.09	40
100	28	23	0.13	51	14	28	0.09	45	9	30	0.07	41

Редуктор RMI 50

ir	n1=2800, об/мин				n1=1400, об/мин				n1=900, об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	50	2.50	85	200	68	1.70	84	129	81	1.30	83
10	280	55	1.90	84	140	73	1.30	82	90	86	1.00	81
15	187	58	1.40	82	93	76	0.93	80	60	89	0.71	79
20	140	57	1.10	79	70	74	0.71	76	45	86	0.55	74
28	100	62	0.88	74	50	80	0.60	70	32	92	0.46	67
40	70	64	0.67	70	35	81	0.45	66	23	92	0.34	63
49	57	57	0.51	67	29	72	0.34	63	18	82	0.27	59
56	50	55	0.44	65	25	69	0.30	60	16	78	0.23	56
70	40	52	0.36	61	20	64	0.24	56	13	72	0.19	52
80	35	47	0.30	57	18	58	0.21	51	11	66	0.17	47
100	28	42	0.23	54	14	52	0.16	48	9	59	0.13	44

Редуктор RMI 63

ir	n1=2800,об/мин				n1=1400,об/мин				n1=900,об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	84	4.1	86	200	115	2.9	84	129	137	2.2	84
10	280	93	3.2	84	140	126	2.2	83	90	149	1.7	81
15	187	98	2.3	82	93	131	1.6	80	60	153	1.2	78
20	140	104	1.9	80	70	136	1.3	77	45	158	0.99	75
28	100	105	1.5	75	50	135	1.0	71	32	156	0.77	68
40	70	113	1.2	71	35	145	0.79	67	23	166	0.61	64
49	57	98	0.85	69	29	125	0.58	64	18	142	0.45	61
56	50	101	0.79	67	25	127	0.54	62	16	145	0.42	58
70	40	94	0.62	63	20	117	0.42	58	13	133	0.33	54
80	35	88	0.53	61	18	110	0.37	55	11	124	0.29	51
100	28	80	0.41	57	14	99	0.28	51	9	112	0.22	47

Редуктор RMI 70

ir	n1=2800,об/мин				n1=1400,об/мин				n1=900,об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	95	4.6	86	200	132	3.3	85	129	158	2.5	84
10	280	105	3.7	84	140	142	2.5	83	90	168	1.9	82
15	187	109	2.6	82	93	145	1.8	80	60	170	1.4	78
20	140	115	2.1	80	70	151	1.4	77	45	175	1.1	75
28	100	113	1.6	74	50	147	1.1	71	32	170	0.84	68
40	70	126	1.3	71	35	162	0.89	67	23	186	0.68	64
49	57	131	1.2	68	29	166	0.78	64	18	190	0.61	60
56	50	132	1.0	67	25	167	0.71	62	16	191	0.55	58
70	40	120	0.81	62	20	149	0.55	57	13	169	0.42	54
80	35	113	0.69	60	18	141	0.48	54	11	160	0.38	50
100	28	103	0.52	58	14	128	0.37	51	9	144	0.29	47

Редуктор RMI 85

ir	n1=2800, об/мин				n1=1400, об/мин				n1=900, об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	177	8.6	86	200	247	6.1	85	129	297	4.8	84
10	280	205	7.1	85	140	280	4.9	84	90	332	3.8	83
15	187	211	5.0	82	93	283	3.4	81	60	333	2.6	79
20	140	236	4.3	81	70	310	2.9	79	45	362	2.2	77
28	100	210	2.9	75	50	275	2.0	72	32	319	1.6	69
40	70	242	2.5	72	35	312	1.7	69	23	359	1.3	66
49	57	225	1.9	70	29	287	1.3	65	18	329	1.0	62
56	50	223	1.7	70	25	283	1.1	66	16	322	0.87	62
70	40	208	1.3	66	20	261	0.90	61	13	297	0.70	57
80	35	194	1.1	63	18	243	0.77	58	11	276	0.60	54
100	28	172	0.85	59	14	217	0.60	53	9	243	0.46	50

Редуктор RMI 110

ir	n1=2800, об/мин				n1=1400, об/мин				n1=900, об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	341	16.6	86	200	478	11.6	86	129	577	9.1	85
10	280	391	13.5	85	140	537	9.3	85	90	640	7.2	84
15	187	396	9.3	83	93	535	6.4	82	60	632	5.0	80
20	140	465	8.3	82	70	617	5.6	81	45	722	4.3	79
28	100	433	5.9	77	50	570	4.0	75	32	665	3.1	72
40	70	493	4.9	74	35	638	3.2	72	23	737	2.6	68
49	57	452	3.8	72	29	581	2.5	69	18	667	1.9	66
56	50	364	2.7	71	25	465	1.8	69	16	532	1.4	64
70	40	381	2.3	68	20	483	1.6	64	13	551	1.2	60
80	35	390	2.2	66	18	491	1.5	62	11	559	1.1	58
100	28	355	1.7	62	14	444	1.1	57	9	503	0.89	53

Редуктор RMI 130

ir	n1=2800,об/мин				n1=1400,об/мин				n1=900,об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	501	24	88	200	706	16.8	88	129	855	13.2	87
10	280	574	19.3	87	140	791	13.3	87	90	946	10.5	85
15	187	622	14.5	84	93	840	9.8	84	60	993	7.5	83
20	140	686	12.1	83	70	915	8.1	83	45	1073	6.2	82
28	100	607	8.4	76	50	805	5.5	76	32	941	4.2	75
40	70	693	6.9	74	35	903	4.5	73	23	1045	3.5	71
49	57	681	5.7	72	29	880	3.8	70	18	1014	2.8	69
56	50	636	4.6	72	25	814	3.1	69	16	935	2.3	68
70	40	639	3.9	69	20	812	2.5	67	13	928	2.0	62
80	35	616	3.3	68	18	778	2.2	64	11	886	1.7	60
100	28	551	2.5	64	14	691	1.7	59	9	785	1.3	55

Редуктор RMI 150

ir	n1=2800, об/мин				n1=1400, об/мин				n1=900, об/мин
ir	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %	n2, об/мин	T2M, *Нм**	P, кВт	RD %
7	400	754	36	88	200	1070	25	88	129	1300	20	87
10	280	850	29	87	140	1180	19.9	87	90	1420	15.6	86
15	187	935	22	85	93	1270	14.6	85	60	1500	11.4	83
20	140	1070	18.7	84	70	1430	12.5	84	45	1680	9.7	82
28	100	965	13.1	77	50	1280	8.8	76	32	1500	6.8	74
40	70	1070	10.3	76	35	1400	6.8	75	23	1630	5.3	73
49	57	1020	8.2	74	29	1320	5.6	71	18	1530	4.3	69
56	50	1018	7.2	74	25	1306	4.7	73	16	1500	3.7	68
70	40	927	5.5	70	20	1183	3.7	67	13	1355	2.9	63
80	35	896	4.8	69	18	1136	3.2	66	11	1297	2.5	62
100	28	818	3.6	66	14	1029	4	62	9	1169	1.9	58

Редуктор RMI 180

ir	n1=2800, об/мин				n1=1400, об/мин				n1=900, об/мин
ir	n2, об/мин	T2M, Н*м	P, кВт	RD %	n2, об/мин	T2M, Н*м	P, кВт	RD %	n2, об/мин	T2M, Н*м	P, кВт	RD %
7	400	1015	48	89	200	1510	36	89	129	1840	28	88
10	280	1190	40	88	140	1650	27	88	90	1990	22	87
15	187	1315	30	86	93	1800	20	86	60	2140	15.8	85
20	140	1515	26	84	70	2037	17.8	84	45	2400	13.6	83
28	100	1400	18.3	80	50	1870	12.4	79	32	2200	9.6	77
40	70	1525	14.9	75	35	2000	9.8	75	23	2330	7.5	73
49	57	1600	12.9	74	29	2080	8.4	74	18	2415	6.5	72
56	50	1630	11.5	74	25	2103	7.5	73	16	2423	5.7	71
70	40	1482	8.6	72	20	1900	5.9	68	13	2182	4.5	66
80	35	1424	7.6	69	18	1816	5.0	67	11	2079	3.8	65
100	28	1281	5.8	65	14	1622	3.8	63	9	1850	2.8	61

Назад

Вес червячных редукторов серии RMI, кг

RMI 28	0,9
RMI 40	2
RMI 50	3
RMI 63	5
RMI 70	8
RMI 85	13
RMI 110	35
RMI 130	48
RMI 150	60
RMI 180	94

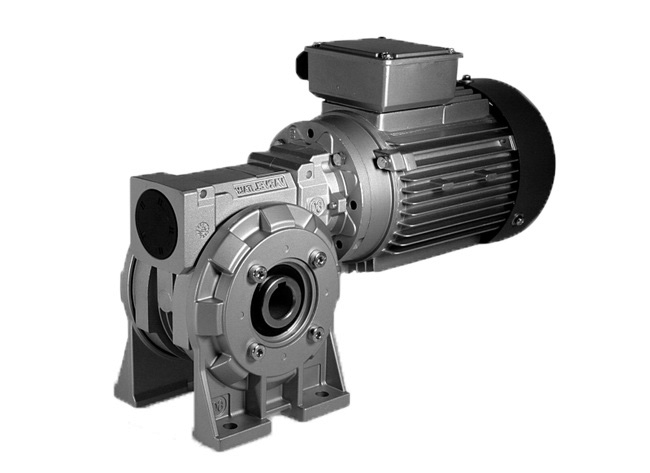

Одноступенчатые червячные мотор-редукторы STM (СТМ) серии RMI 28, RMI40, RMI 50, RMI 63, RMI 70, RMI 85, RMI 110, RMI 130, RMI 150, RMI 180: характеристики, устройство, принцип работы, цена

Серия имеет следующие типоразмеры: RMI 28, RMI40, RMI 50, RMI 63, RMI 70, RMI 85, RMI 110, RMI 150, RMI 180

Габаритные и присоединительные размеры

Серия имеет следующие типоразмеры:
RMI 28, RMI40, RMI 50, RMI 63, RMI 70, RMI 85, RMI 110, RMI 150, RMI 180
