Техническое описание 1Ц2У-315Н, 1Ц2У-355Н, 1Ц2У-400Н, 1Ц2Н-450, 1Ц2Н-500

Редукторы серии 1Ц2У-315Н, 1Ц2У-355Н, 1Ц2У-400Н, 1Ц2Н-450, 1Ц2Н-500 предназначены для понижения угловой скорости и увеличения крутящего момента. Редукторы применяются во всех отраслях промышленности в качестве привода машин и агрегатов.

условия использования цилиндрического редуктора Ц2У:

Устройство адаптировано для работы в условиях переменной или постоянной нагрузки,
Тип нагрузки: одного направления или реверсивная;
Возможны два режима использования редуктора: постоянная работа, а также с периодическими остановками и перерывами;
Быстроходный вал осуществляет вращение в обе стороны, частота вращения не выше 1 500 об/мин.

Габаритные и присоединительные размеры

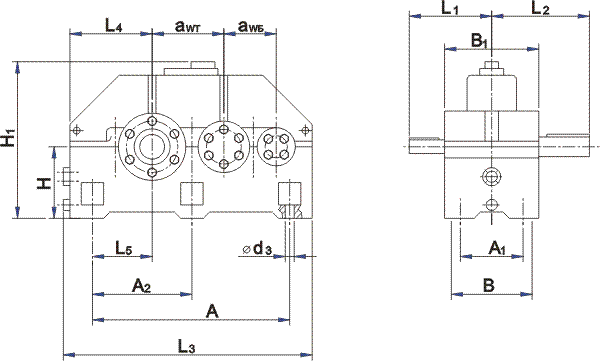

Габаритные и присоединительные размеры Ц2У315Н - Ц2У500Н

Типоразмер	аw Б	аw T	A	A1	A2	B	H	H1	H2	L1	L2	L3	L4	L5
1Ц2У-315Н	200	315	740	260	370	340	335	685	35	300	420	1045	360	215
1Ц2У-355Н	225	355	850	280	425	360	375	740	35	320	440	1170	405	250
1Ц2У-400Н	250	400	950	330	475	420	425	835	42	380	500	1320	450	280
1Ц2Н-450	280	450	1060	515	530	590	475	955	50	500	650	1475	500	310
1Ц2Н-500	315	500	1220	580	615	650	530	1030	60	530	690	1660	530	360

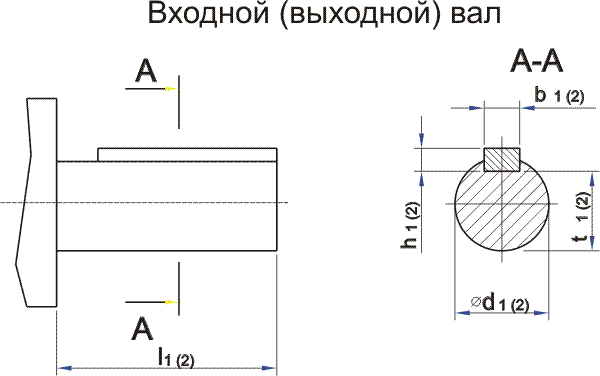

Типоразмер	b1	b2	d1	d2	d3	h1	h2	l1	l2	t1	t 2	Объем заливаемого масла, л	Масса, кг
1Ц2У-315Н	14	28	50k6	110	28	9	16	110	210	44	100	30	520
1Ц2У-355Н	16	32	55k6	125	28	10	18	110	210	44	114	35	700
1Ц2У-400Н	18	36	60k6	140	35	11	20	140	250	53	128	60	940
1Ц2Н-450	22	40	80 k6	160	35	14	22	170	300	71	157	90	1530
1Ц2Н-500	25	45	90 k6	180	42	14	25	170	300	81	165	100	2100

Варианты сборки редукторов типа Ц2У

Технические характеристики

Типоразмер редуктора	Частота вращения быстроходного вала, об/мин	Режим работы	Передаточное число (номинальное)
Типоразмер редуктора	Частота вращения быстроходного вала, об/мин	Режим работы	8	10	12,5	16	20	25	31,5	40	50
1Ц2У-315Н	500	Л С Т H	10300 9200 9200 8300	10700 9200 9200 8400	10400 9200 9200 8600	9900 9200 9200 8300	10800 8600 8600 8400	11200 8600 8600 8400	9800 8600 8600 8600	8700 8700 8600 8200	10700 7900 7600 7600
	750	Л С Т H	9700 9200 9100 8100	10100 9200 9200 8200	10 300 9200 9200 8300	9900 9200 9100 8200	10100 8600 8600 8200	10500 8600 8600 8300	9800 8600 8600 8400	8700 8600 8600 7900	10000 7600 7600 7600
	1000	Л С Т H	9200 9200 8900 8000	9600 9200 9100 8100	9900 9200 9100 8200	9800 9200 8800 8200	9600 8600 8600 7900	10000 8600 8600 8100	9800 8600 8600 8300	8700 8600 8600 7800	9600 7600 7600 7600
	1500	Л С Т H	9100 8900 8600 8000	9200 9100 8800 8000	9300 9200 8800 8100	9600 9200 8500 8100	9000 8600 8600 7700	9300 8600 8600 7800	9700 8600 8600 7900	8600 8600 8409 7600	8900 7600 7600 7500
1Ц2У-355Н	500	Л С Т H	14000 12600 12600 11600	14600 12600 12600 11800	14200 12600 12600 11900	13500 12600 12600 11500	12500 12500 12000 10600	15300 11700 11700 11700	13500 11700 11700 11700	12000 12000 11700 11400	14700 10800 10400 10400
	750	Л С Т H	13200 12600 12500 11300	13700 12600 12600 11400	14000 12600 12600 11600	13400 12600 12500 11400	12500 12300 11700 10400	14300 11700 11700 11600	13500 11700 11700 11700	12000 11700 11700 10900	13700 10400 10400 10400
	1000	Л С Т H	12500 12500 12200 12200	13100 12600 12600 11300	13600 12600 12600 11400	13300 12600 12600 11200	12300 11900 11500 10200	13600 11700 11700 11300	13500 11700 11700 11500	12000 11700 11700 10800	13100 10400 10400 10400
	1500	Л С Т H	12300 12300 11900 11100	12400 12400 12100 11200	12600 12500 12100 11200	12900 12600 11700 11200	12100 11300 11100 9800	12700 11700 11700 10900	13200 11700 11700 11100	11800 11700 11700 10500	12200 10400 10400 10400
1Ц2У-400Н	500	Л С Т H	19600 17700 17700 16200	19800 17700 17700 16600	19400 17700 17700 16500	18400 17700 17700 15900	20700 16400 16400 16400	20900 16400 16400 16400	18300 16400 16400 16400	16200 16200 16200 15700	20400 15000 14600 14600
	750	Л С Т H	18500 17700 17400 16100	19300 17700 17700 16300	19100 17700 17700 16300	18200 17700 17400 15700	19300 16400 16400 16400	20000 16400 16400 16400	18300 16400 16400 16400	16200 15100 16200 15100	19100 14600 14600 14600
	1000	Л С Т H	17500 17500 17000 16100	18300 17700 17500 16300	18700 17700 17400 16100	18000 17700 16800 15600	18400 16400 16400 16400	19100 16400 16400 16400	18200 16400 16400 16100	16200 16200 16200 15000	18200 14600 14600 14600
	1500	Л С Т H	- - - -	- - - -	17700 17500 16800 16100	17500 17500 16300 15500	17200 16400 16400 15600	17800 16400 16400 15900	17900 16400 16400 15600	15900 15900 15900 14600	17000 14600 14600 14600
1Ц2Н-450	500	Л С Т H	29600 27700 27700 26200	29800 27700 27700 26600	29400 27700 27700 26500	28400 27700 27700 25900	20700 26400 26400 26400	20900 26400 26400 26400	28300 26400 26400 26400	26200 26200 26200 25700	20400 25000 24600 24600
	750	Л С Т H	28500 27700 27400 26100	29300 27700 27700 26300	29100 27700 27700 26300	28200 27700 27400 25700	29300 26400 26400 26400	20000 26400 26400 26400	28300 26400 26400 26400	26200 25100 26200 25100	29100 24600 24600 24600
	1000	Л С Т H	27500 27500 27000 26100	28300 27700 27500 26300	28700 27700 27400 26100	28000 27700 26800 25600	28400 26400 26400 26400	29100 26400 26400 26400	28200 26400 26400 26100	26200 26200 26200 25000	28200 24600 24600 24600
	1500	Л С Т H	- - - -	- - - -	27700 27500 26800 26100	27500 27500 26300 25500	27200 26400 26400 25600	27800 26400 26400 25900	27900 26400 26400 25600	25900 25900 25900 24600	27000 24600 24600 24600
1Ц2Н-500	500	Л С Т H	49600 47700 47700 46200	49800 47700 47700 46600	49400 47700 47700 46500	48400 47700 47700 45900	40700 46400 46400 46400	40900 16400 16400 16400	48300 46400 46400 46400	46200 46200 46200 45700	50400 45000 44600 44600
	750	Л С Т H	48500 47700 47400 46100	49300 47700 47700 46300	49100 47700 47700 46300	48200 47700 47400 45700	49300 46400 46400 46400	40000 46400 46400 46400	48300 46400 46400 46400	46200 45100 46200 45100	49100 44600 44600 44600
	1000	Л С Т H	44400 44400 44400 44400	48000 46600 46600 46600	48000 46900 46900 46900	46000 46000 46000 46000	41100 41100 41100 41100	49600 45200 45200 45200	42200 42200 42200 42200	48700 40000 40000 40000	43200 40000 40000 40000
	1500	Л С Т H	- - - -	- - - -	- - - -	44200 44200 44200 44200	39800 39800 39800 39800	48100 15200 45200 45200	41200 41200 41200 41200	45500 40000 40000 40000	42500 40000 40000 40000

Допускаемые крутящие моменты на тихоходном валу, Нм
*** Л - лёгкий ПВ = 15 %; С - средний ПВ = 25 %; Т - тяжёлый ПВ = 40 %; Н - непрерывный ПВ = 100 %.

Наименование технических характеристик			Типоразмер редуктора
Наименование технических характеристик			1Ц2У-315Н	1Ц2У-355Н	1Ц2У-400Н	1Ц2Н-450	1Ц2Н-500
Межосевое расстояние, мм		тихоходной ступени, аwT быстроходной ступени, аwБ для вариантов сборок 11,12,13,21,22,23	315 200 4000	355 225 5000	400 250 7100	450 280 10000	500 315 12500
Допускаемая радиальная консольная нагрузка, Н	на быстроходном валу, р6	для вариантов сборок 31, 32,33	2000	2500	3550	5000	6250
	На тихоходном валу. рт	для вариантов сборок 11, 12, 21,22, 31, 32	22400	28000	31500	60000	80000
	На тихоходном валу. рт	для вариантов сборок 13, 23,33	11200	14000	15750	30000	40000
Коэффициент полезного действия, ή , не менее			0,98
