Одноступенчатые червячные редукторы 1Ч-160: характеристики, устройство, принцип работы, стоимость. Город Тула, Тульская область

1Ч-160
Редукторы червячные серии 1Ч-160 общего назначения служат для снижения частоты вращения. В отличие от редуктора Ч160, редуктор серии 1Ч160 имеет съемные лапы и съемный вентилятор охлаждения. Редуктор имеет одну червячную ступень с диапазоном передаточных чисел 8 – 80. Крепиться может в двух положениях: червячный вал над или под колесом. Штатно выходной вал редуктора конический, по желанию заказчика можно комплектовать цилиндрическим или полым валом. Корпус редуктора изготовлен из чугуна, в основании имеется смотровое окошко для контроля уровня масла. Редуктор смазывается жидким маслом, способ смазки картерный общий для червячной пары и удерживающих подшипников.



Техническое описание

Условия применения

Габаритные и присоединительные размеры

Варианты сборки

Технические характеристики

Паспорт



Техническое описание

Редуктор червячный одноступенчатый 1Ч-160 предназначен для передачи вращения от электродвигателя к нагрузке. Угловая скорость при этом понижается кратно передаточному отношению редуктора. Момент на выходном валу увеличивается прямо пропорционально понижению скорости на тихоходном валу. Редуктор серии 1Ч-160 может иметь диапазон передаточных чисел 8 – 80. Вес редуктора составляет 120 кг. Подводимая скорость на быстроходный вал не должна превышать 1500 об/мин.





УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа постоянная и с периодическими остановками;
  • вращение валов в любую сторону;
  • температура внешней среды от - 40°С до + 50°С; внешняя среда - неагрессивная, невзрывоопасная.

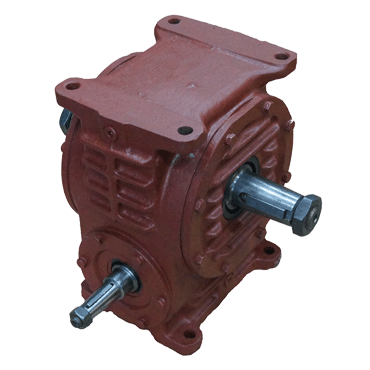

Внешний вид редуктора 1Ч-160



Габаритные и присоединительные размеры

Габаритные и присоединительные размеры Ч-100 - Ч160

Габаритные и присоединительные размеры Ч-100 - Ч160

Габаритные и присоединительные размеры Ч-100 - Ч160

Габаритные и присоединительные размеры Ч100-160





Обозначение размеров
Тип редуктора
Обозначение размеров
Тип редуктора
1Ч-160
1Ч-160
aw
160
h1
30
L
551
h2
271
L1
350
D
100
L2
300
D1
340
L3
195
D2
210
L4
245
B
434
L5
345
B1
280
L6
373
B2
230
1
70
В3
165
d
22
В4
560
b
70
B5
280
Н
500
В6
286
h
140
В7
278

Примечание: Редукторы червячные 1Ч160 по умолчанию комплектуются коническими входными и выходными валами. Возможно также цилиндрическое исполнение входного или выходного вала, подробности такой модификации уточняются в ходе оформления заказа.


Тип
Выходные концы валов
L
L 1
L2
L3
b
d
d1
t
m
Ч-100
конические
Вал быстроходный
80
58
24
18
6
32
M20xl,5-8g
17,05
-
Ч-125
80
58
24
18
6
32
M20xl,5-8g
17,05
-
Ч-160
110
82
28
20
10
40
M24x2- 8g
20,95
-
Ч-100
Вал тихоходный
110
82
32
25
12
45
М30х2- 8g
23,45
-
Ч-125
110
82
38
30
14
55
МЗбх3 -8g
28,95
-
Ч-160
140
105
50
40
18
70
М48х3- 8g
36,38
-
Ч-100
цилиндрические
Вал быстроходный
80
-
-
-
10
32
-
35
-
Ч-125
80
-
-
-
10
32
-
35
-
Ч-160
110
-
-
-
12
40
-
43
-
Ч-100
Вал тихоходный
110
-
-
-
14
45
-
48,5
-
Ч-125
110
-
-
-
16
55
-
59
-
Ч-160
140
-
-
-
20
70
-
74,5
-
Ч-100

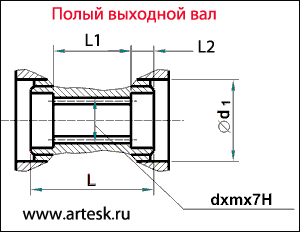

Вал полый шлицевой
205
90
57.5
-
-
45
46

2
Ч-125
230
110
60
-
-
55
60

2,5
Ч-160
275
130
72.5
-
-
70
72

2,5

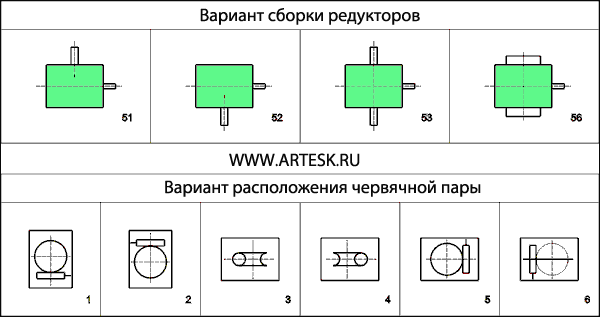

Варианты сборки редукторов серии 1Ч160

Вариант сборки редукторов и расположения червячной пары





Технические характеристики червячного редуктора 1Ч160


U ном.
Ч-100
Ч-125
Ч-160
U фак.
1500 мин.-1
1000 мин.-1
750 мин.-1
U фак.
1500 мин.-1
1000 мин.-1
750 мин.-1
U фак.
1500 мин -1
1000 мин.-1
750 мин.-1
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
8
7,75
380
0,93
426
0,92
477
0,91
8
659
0,93
758
0,92
826
0,91
8
1250
0,94
1400
0,93
1567
0,92
10
10
367
0,93
410
0,91
460
0,90
10
636
0,93
712
0,92
800
0,91
10,5
1153
0,93
1294
0,92
1450
0,91
12,5
12
374
0,92
420
0,90
470
0,89
13
626
0,92
700
0,91
785
0,89
13
1150
0,93
1290
0,91
1440
0,90
16
15,5
392
0,89
440
0,87
492
0,85
16
676
0,89
757
0,87
850
0,86
16
1390
0,91
1557
0,89
1743
0,88
20
20
389
0,87
414
0,85
464
0,83
20
653
0,88
730
0,86
820
0,84
21
1150
0,88
1290
0,86
1442
0,84
25
24
372
0,87
417
0,84
466
0,83
25
616
0,87
690
0,84
772
0,82
26
1110
0,87
1243
0,85
1392
0,83
31,5
31
400
0,70
448
0,66
500
0,63
32
800
0,81
890
0,78
1000
0,75
32
1600
0,83
1790
0,82
2000
0,79
40
40
387
0,78
433
0,74
485
0,71
40
692
0,79
715
0,76
870
0,73
42
1244
0,79
1360
0,76
1522
0,73
50
48
389
0,77
436
0,73
488
0,71
52
640
0,77
717
0,73
803
0,70
52
1168
0,73
1310
0,74
1465
0,71
63
64
313
0,69
350
0,64
396
0,60
60
610
0,76
683
0,71
765
0,68
66
1033
0,74
1157
0,70
1295
0,66
80
84
292
0,69
327
0,61
366
0,58
84
525
0,69
590
0,63
660
0,60
78
1092
0,74
1223
0,69
1370
0,64
Консольная нагрузка
Рб; Н
800
1200
1600
Рт; Н
5500
8000
11000
Уровень звука
ДБА
80
80
80
Масса
кг
57 (44)
88
157

Сегодня мы можем предложить редукторы 1Ч-160 по самым низким ценам в г. Тула. Вся продукция имеет сертификаты, подтверждающие качество. Доставка осуществляется транспортными компаниями на ваш выбор. Редукторы 1Ч-160 от компании «Редуктор» - это надежность, низкая цена, быстрый срок поставки. Для заказа редуктора «1Ч-160» вы можете написать нам на электронную почту в разделе «КОНТАКТЫ»
