Ч-80
Редукторы червячные серии Ч-80 изготавливаются в обдуваемом исполнении (с вентилятора насаженного на быстроходный вал). Предназначены для эксплуатации с переменной и постоянной нагрузкой, указанных в технических условиях. Конструкция редуктора универсальная для всех вариантов сборки. Расположение червячной пары определяется установкой съемных лап на редукторе. Редуктор крепиться к изделию с помощью лап или бокового фланца. Работы по монтажу и эксплуатации должны выполняться в соответствии с требованиями ГОСТ 16162-93, ГОСТ 12.2.003-74, ГОСТ 12.3.009-76, ГОСТ 12.3.002-75.



Техническое описание

Условия применения

Габаритные и присоединительные размеры

Варианты сборки

Технические характеристики

Паспорт



Техническое описание

Редукторы Ч-80 применяются в качестве привода для понижения угловой скорости и увеличения крутящего момента. Редуктор имеет небольшую массу т.к. сделан из сплава алюминия. Выходной вал редуктора цилиндрический или полый, зависит от варианта сборки. Передаточное отношение в пределах 8 – 80. Контроль уровня масла осуществляется через специальное отверстие на корпусе редуктора. Новые редукторы поставляются покупателю в незаправленном виде, поэтому перед эксплуатацией в них обезательно нужно залить масло.



УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ Ч-80

  • Климатич. варианты исполнения: У,Т – категории размещения 1-3 , а также исполнения УХЛ/О - категория размещения 4 (ГОСТ 15150-69);
  • Эксплуатация предполагается в постоянном режиме – не более 24 ч/сут или с периодическими остановками;
  • Вал редуктора рассчитан на вращение в обе стороны, частота не выше 1800об/мин;
  • Устройство адаптировано для работы в условиях переменной и постоянной нагрузки (одного направления/реверсивная);
  • Эксплуатация предполагается в постоянном режиме – не более 24 ч/сут или с периодическими остановками;
  • Вал редуктора рассчитан на вращение в обе стороны, частота не выше 1800об/мин.;
  • Характер атмосферы: I и II (ГОСТ 15150-69), запыленность окружающего воздуха не должна превышать 10 мг/м.куб.

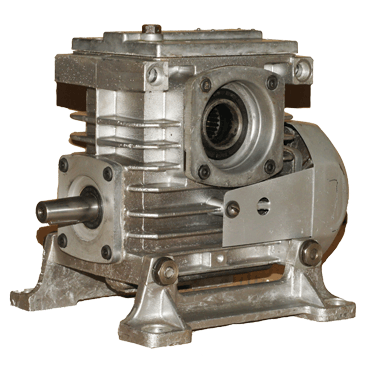

Внешний вид редуктора Ч80

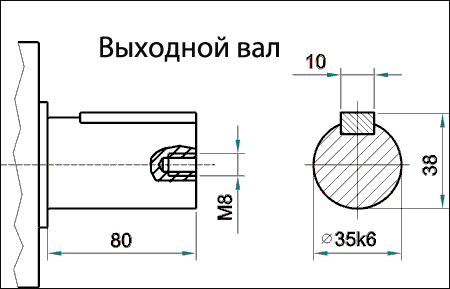

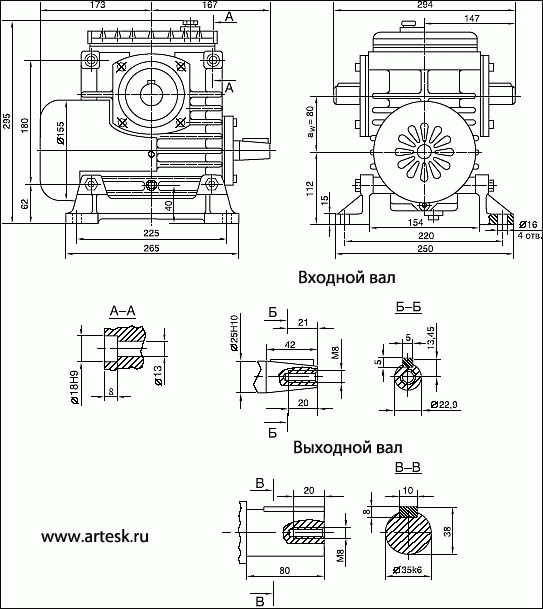

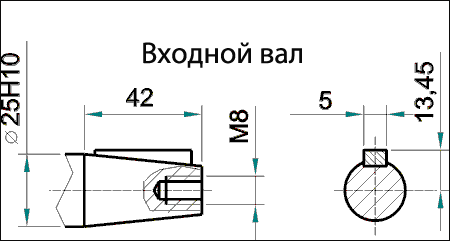

Габаритные и присоединительные размеры



Габаритные и присоединительные размеры Ч-80

Габаритные и присоединительные размеры Ч-80

Габаритные и присоединительные размеры Ч-80

Габаритные и присоединительные размеры Ч-80


Варианты сборки

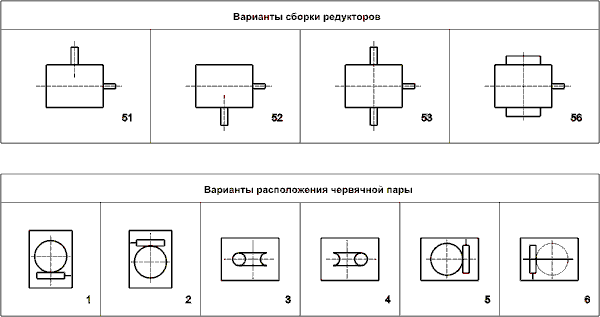

Варианты сборки редукторов и расположения червячной пары


Варианты сборки редукторов и расположения червячной пары

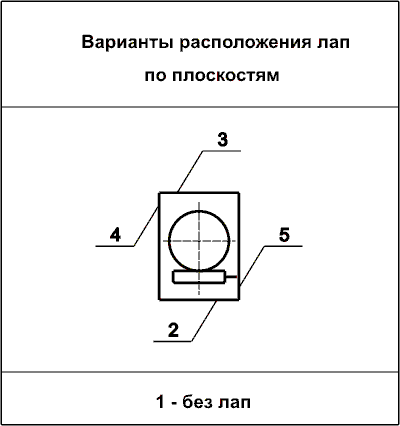

Варианты расположения лап Ч-80


Варианты расположения лап (1-без лап; 2-5 расположение лап по плоскостям)



Технические характеристики червячного редуктор Ч-80

Номинальные передаточные числа Uном.
Значения допустимых крутящих моментов на выходном валу, к.п.д. и термической мощности при частоте вращения входного вала n, об/мин.
Допускаемая консольная нагрузка на вале , Н
750
1000
1500
входном
выходном
Мт, Н м
h
Nт, квт
Мт, Н м
h
Nт, квт
Мт, Н м
h
Nт, квт
8,0
280
0,89
3,1
250
0,90
3,6
212
0,91
4,6
500
4000
10,0
250
0,88
2,2
224
0,89
2,6
190
0,90
3,4
12,5
250
0,86
1,8
230
0,87
2,2
195
0,89
2,8
16,0
280
0,83
1,7
250
0,85
1,9
218
0,86
2,5
20,0
243
0,79
1,2
224
0,81
1,5
195
0,84
1,9
25,0
243
0,78
1,0
224
0,79
1,2
195
0,83
1,5
31,5
300
0,72
1,1
280
0,75
1,0
250
0,78
1,7
40,0
243
0,67
0,7
218
0,71
0,9
195
0,73
1,1
50,0
243
0,65
0,6
230
0,66
0,8
206
0,71
0,9
63,0
224
0,60
0,5
212
0,62
0,6
190
0,64
0,8
80,0
200
0,55
0,4
190
0,58
0,5
175
0,61
0,6

Наша компания предлагает со склада в городе Тула качественные редукторы серии Ч-80. Мы готовы поставить данные редукторы в любом количестве, при этом стоимость будет самая низкая в Туле. Качество продукции подтверждено сертификатами соответствия. Редукторы Ч80 произведены в России из надежных комплектующих от проверенных поставщиков. Мы предоставляем гарантию на редукторы Ч-80 один год с момента ввода в эксплуатацию. Помимо Тулы мы осуществляем доставку в любой регион России.
