Одноступенчатые червячные редукторы 2Ч-40, 2Ч-63, 2Ч-80: характеристики, устройство, принцип работы, стоимость. Город Тула, Тульская область

2Ч-40, 2Ч-63, 2Ч-80
Редукторы предназначены для понижения частоты вращения электродвигателя и являются элементом привода общего назначения. Климатические условия описаны в ГОСТ 15150-69, категория 2 – 4 работа в условиях умеренного климата. Редукторы заправляются маслом АСЗп-6 ТУ38-10.П1-75 или АС3-10 ТУ 38-101.207-77. Если планируется использовать редуктор в условиях перепада окружающей температуры ниже минус 30 градусов используется смазка «ТРАНСОЛ 100». Червячные редукторы серии 2Ч изготавливаются в различных сериях, в диапазоне передаточных чисел 8 – 80. Для удобства крепления имеются съемные лапы, с возможностью установки над и под «червяком». Выходной вал в зависимости от варианта сборки может быть одно или двух сторонним, а также полым. Редукторы могут монтироваться непосредственно на рабочий вал машины (исполнение полый вал). Максимально допустимая частота вращения входного вала не более 1500 об/мин.



Техническое описание

Условия применения

Габаритные и присоединительные размеры

Варианты сборки

Технические характеристики

Паспорт 2Ч-40

Паспорт 2Ч-63

Паспорт 2Ч-80



Техническое описание

Редукторы серии 2Ч имеют одну ступень позволяющую получить диапазон передаточных чисел в пределах 8 - 80. Редукторы 2Ч в отличие от редукторов серии Ч не имеют вентилятора охлаждения. Для отвода тепла корпус редуктора имеет ребристую структуру. Серия 2Ч выпускается в трех типоразмерах - 2Ч-40, 2Ч-63, 2Ч-80. Максимально выдаваемый момент на тихоходном валу может достигать 250 Нм.





УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

  • нагрузка постоянная или переменная, одного направления и реверсивная
  • температура окружающей среды от -40 до +50°С
  • влажность не более 95%
  • Внешняя среда неагрессивная, запыленность не более 10 мг/м3
  • высота над уровнем моря - не более 1000м
  • работа постоянная и с периодическими остановками (без ударов и толчков)

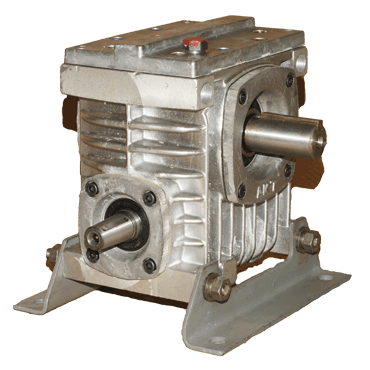

Редуктор 2Ч-40

Внешний вид редуктора 2Ч-40

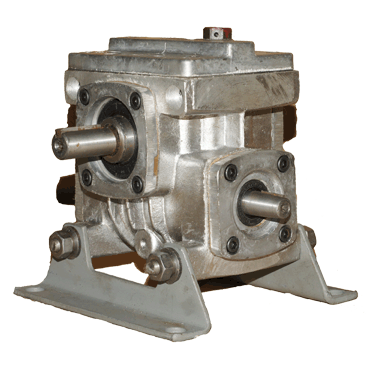

Редуктор 2Ч-63, 2Ч-80

Внешний вид редукторов 2Ч-63, 2Ч-80

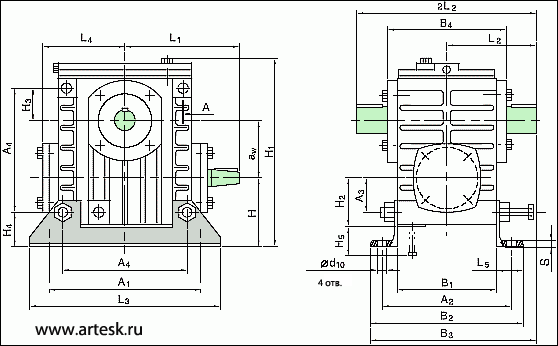

Габаритные и присоединительные размеры 2Ч-40, 2Ч-63, 2Ч-80



Габаритные и присоединительные размеры 2Ч-40, 2Ч-63, 2Ч-80



Типоразмер редуктора
aw
A1
A2
A3
A4
B1
B2
B3
B4
H
H1
H2
H3
H4
2Ч40
40
150
140
35
105
100
164
182
120
72
180
55
30
37
2Ч63
63
180
165
42
150
125
197
219
145
82
225
59
45
40
2Ч80
80
225
185
50
180
140
212
250
165
92
267
75
50
42


Типоразмер редуктора
H5
L1
L2
L3
L4
L5
b1
b2
d1
d2
d3
d4
2Ч40
115
100
90
180
75
32
3
6
16
18
14,6
М5
2Ч63
155
145
120
220
100
36
4
8
22
28
20,2
М8
2Ч80
190
160
145
260
120
36
5
10
25
35
22,9
М8


Типоразмер редуктора
d5
d6
d7
d8
d9
d10
h1
h2
l1
l2
l3
l4
l5
l6
2Ч40
М5
10,5
16
23
60
13
3
6
28
28
15
15
8
72
2Ч63
М8
10,5
16
33
70
13
4
7
36
42
20
20
8
68
2Ч80
М8
12,5
18
41
90
15
5
8
42
58
20
20
8
64


Типоразмер редуктора
l7
l8
s
t1
t2
эвольвентные шлицы ГОСТ 6033-80
объем масла,л
масса,кг
2Ч40
20
112
4
1,8
14,5
22х1,5х7Н
0,18…0,3
6,7
2Ч63
20
108
5
2,5
24
32х1,5х8Н
0,3…0,7
13,1
2Ч80
26
116
5
3
30
40х1,5х8Н
0,5…1,0
18,6

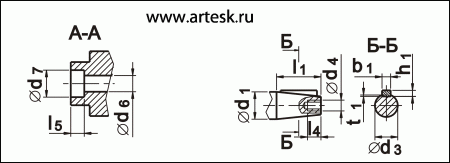

Входной вал 2Ч-40, 2Ч-63, 2Ч-80

Входной вал

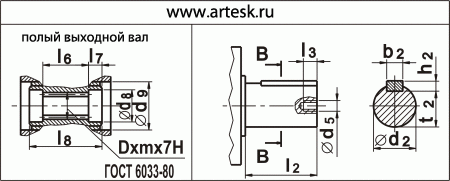

Выходной вал 2Ч-40, 2Ч-63, 2Ч-80

Выходной вал

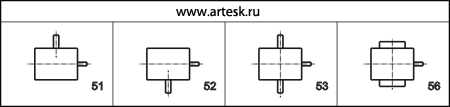

Варианты сборки редукторов 2Ч-40, 2Ч-63, 2Ч-80



Варианты сборки редукторов 2Ч-40, 2Ч-63, 2Ч-80

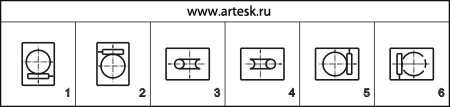

Варианты расположения червячной пары 2Ч-40, 2Ч-63, 2Ч-80

Варианты расположения червячной пары



Варианты расположения лап по плоскости 2Ч-40, 2Ч-63, 2Ч-80


Варианты расположения лап по плоскостям



Технические характеристики 2Ч-40, 2Ч-63, 2Ч-80

U ном.
2Ч-40
2Ч-63
2Ч-80
U фак.
1500 об/мин.
U фак.
1500 об/мин.
U фак.
1500 об/мин.
Мт Н.м
η
Мт Н.м
η
Мт Н.м
η
8
7,75
28
0,87
7,75
105
0,89
7,75
210
0,90
10
9,75
28
0,85
9,75
100
0,88
10
190
0,89
12,5
12,25
26
0,83
12,75
93
0,88
12,25
200
0,88
16
15,5
28
0,81
15,5
110
0,84
15,5
210
0,85
20
19,5
28
0,76
19,5
104
0,83
20
210
0,83
25
24,5
26
0,73
25,5
95
0,81
25,5
210
0,82
31,5
31
32
0,70
31
116
0,74
31
260
0,77
40
39
29
0,63
39
110
0,73
39
240
0,72
50
49
28
0,60
51
100
0,68
51
240
0,71
63
64
26
0,58
63
93
0,62
64
200
0,64
80
-
-
-
83
83
0,60
83
170
0,61

Предлагаем вам редукторы серии 2Ч-40, 2Ч-63, 2Ч-80 по самым низким ценам в Туле. Многие позиции уже в наличии на складе и могут быть отгружены в день оплаты. На все редукторы осуществляется гарантия 1 год от начала эксплуатации. Редукторы произведены в России и имеют все необходимы сертификаты качества. Также мы можем предложить запчасти ЗИП или отремонтировать ваш редуктор на нашем производстве. Доставка осуществляется транспортными компаниями на ваш выбор.
